PC管の管種・基礎と許容土被り高図

日本道路公団「設計要領」 突出型 砂基礎 コンクリート基礎
砂基礎・コンクリート基礎
適用条件
  1. 突出型埋設
  2. 砂基礎・コンクリート基礎
  3. 土の単位重量=18kN/m3
  4. 活荷重 T-25
  5. 安全率 1.25

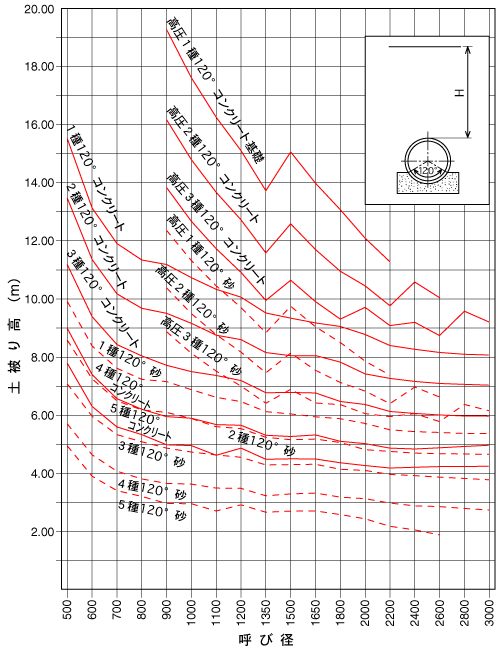

グラフ 突出型 砂基礎 コンクリート基礎
