PC管の種類と規格

S形 S形は継手部が深く、水密性に優れ、レベル2の地震動にも対応しています。標準有効長は4m(呼び径2100以上は3.6m)となります。
 なお、形状に影響を与えず強度を損なわない程度の加工は差し支えないものとし、ユーザーとの協議により変更された内容についても同様とします。

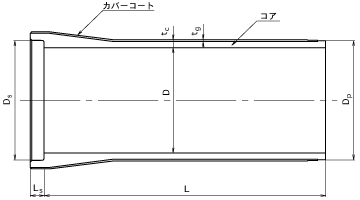

S形図面

(単位:mm)

呼び径
内径 D
コア厚 tc
受口内径 Ds
挿口外径 Dp

Ls

tg
長さ(L)と参考質量

















L
4.00

L
3.60

L
2.00
600
612
600
44
44
708
711
684
687
140
25
以上
1.57

0.89
700
724
700
46
46
824
805
800
781
1.84
1.03
800
828
800
52
50
940
918
916
894
2.25
1.26
900
932
900
59
55
1058
1028
1034
1004
2.81
1.63
1000
1034
1000
65
60
1172
1140
1144
1112
165
3.18
1.85
1100
1134
1100
71
65
1286
1250
1258
1222
3.71
2.18
1200
1234
1200
78
70
1400
1360
1372
1332
4.44
2.52
1350
1382
1350
87
75
1566
1520
1538
1492
5.27
3.01
1500
1532
1500
96
85
1734
1712
1702
1680
190
6.70
3.91
1650
1680
1650
105
95
1900
1862
1868
1830
7.73
4.54
1800
1824
1800
115
100
2064
2020
2032
1988
8.95
5.30
2000
2040
2000
125
110
2300
2242
2268
2210
10.93
6.57
2100
2100
2100
125
115
2360
2348
2324
2320
188

10.33

2200
2200
2200
125
120
2460
2464
2424
2430
205
11.69
2300
2300
2300
125
125
2560
2576
2524
2540
225
12.34
2400
2400
2400
125
120
2660
2658
2624
2630
188
12.05
注1.記号は遠心力方式、はロール転圧方式によってコアを製作したものです。
 2.呼び径2100以上の管についてはメーカー所在地、納期、詳細寸法等をご確認下さい。
