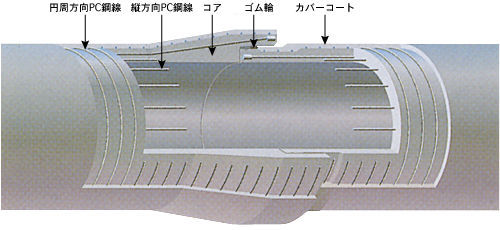

ＰＣ管は、下図に示すようにコンクリート管（以下、コアという）の長さ方向にＰＣ鋼材または鉄筋を配置し、コアの円周方向にはＰＣ鋼材を緊張しながら巻き付けて（ポストテンション方式）プレストレストを導入したもので、更にこのＰＣ鋼材の表面には水セメント比の小さいモルタルを吹き付けて防護層とし、大きな外圧や内圧に耐えられるようにした管です。
 PC管の構造 |
